Máquina de limpieza lateral de tubos: cómo elegir la adecuada

Última actualización: marzo de 2026 · 12 min de lectura

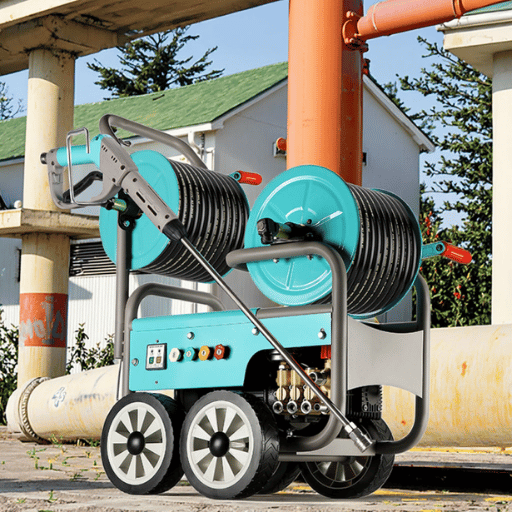

Guía del comprador de máquinas de limpieza de tubos industriales: métodos, equipos y criterios de selección

No todas las máquinas limpiadoras de tubos se adaptan a todos los intercambiadores de calor. Esta guía recopila diversas técnicas de limpieza, especificaciones de equipos y costes de proyecto disponibles. Lo que necesita para elegir la máquina adecuada para cada aplicación.

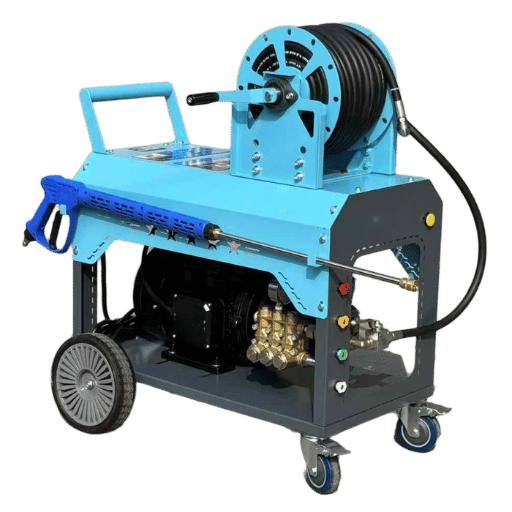

Qué hace realmente una máquina limpiadora de laterales de tubos

Una máquina limpiadora de tubos es una herramienta de proceso motorizada que empuja un eje flexible giratorio a través de tubos intercambiadores de calor para desalojar y eliminar los depósitos internos de incrustaciones. El trabajador coloca el eje en una cara del tubo, lo tira a lo largo de toda la longitud del tubo y el cabezal de limpieza 'cepillo, raspador o pulidor' elimina la acumulación mientras el agua, los chorros de aire o la succión limpian los residuos del otro extremo.

La suciedad del lado del tubo tiene una diferencia sutil pero importante. Los depósitos del lado de la carcasa crecen en el exterior de los tubos dentro del haz, a menudo difíciles de alcanzar en deflectores y espacios reducidos. Los depósitos del lado del tubo se construyen dentro de cada tubo individual, proporcionando un camino claro para las herramientas de limpieza mecánica.

Los tipos comunes de depósitos incluyen carbonato de calcio de agua dura, productos biológicos (algas, biopelículas, mejillones en enfriamiento de circuito abierto), productos de corrosión como óxido de hierro y residuos de hidrocarburos del refinado. Cada uno reacciona de manera diferente a las técnicas de limpieza, una consideración importante a la hora de seleccionar equipos para aplicaciones de limpieza específicas.

Investigación del Departamento de Energía de Estados Unidos se estima que la contaminación del intercambiador de calor desperdicia a la industria estadounidense alrededor de 4.400 millones de dólares al año en energía mal utilizada, costos adicionales de combustible y paradas no planificadas. Incluso una capa de 1 mm de espesor de incrustaciones de calcio puede reducir la eficiencia de la transferencia térmica en casi 38%, reduciendo la producción de energía en todo el sistema.

“Sucede una y otra vez: el operador ignora las primeras señales hasta que suena la alarma de caída de presión. Cuando llegamos a los tubos, la suciedad se ha endurecido y adherido a la pared. Lo que debería haber sido un trabajo de 4 horas se convierte en dos o tres días de trabajo”

« Equipo de ingeniería de campo BOSHIYA

Métodos de limpieza de tubos comparados “mecánicos, químicos y de alta presión

Tres tipos básicos de eliminación de incrustaciones en el lado del tubo han establecido parámetros de rendimiento; cada uno falla si se usa fuera de ellos. Seleccionar la técnica incorrecta de eliminación de incrustaciones puede causar pérdida de tiempo, daños a los tubos o limpieza incompleta. Los factores considerados al elegir el enfoque incluyen: dureza del depósito, metalurgia de los tubos, factores de permiso y regulaciones de gestión de residuos.

La limpieza mecánica ofrece una solución económica en tubos que experimentan un mantenimiento normal y rutinario. Un cepillo giratorio o una lanza raspa la pared interior del tubo sin producir corrientes de residuos químicos. No se puede utilizar en productos a base de calcio o sílice con una dureza superior a Mohs 4: el cepillo simplemente se desliza sobre él.

La limpieza química es un proceso de disolución en el que las circulaciones de soluciones circulantes ácidas o alcalinas descomponen químicamente los depósitos. Se adapta a geometrías complejas y áreas de difícil acceso a las que las herramientas mecánicas no pueden llegar. Desventajas: remojo que requiere mucho tiempo de problemas prolongados y peligrosos de contención de desechos y peligro de ataque de ácido al espesor de la pared del tubo. Permisos de descarga local y OSHA los límites a las normas de emisiones predesignadas introducen obstáculos regulatorios adicionales.

La limpieza a alta presión mediante chorro de agua, a presiones entre 10.000 y 40.000 psi, disuelve las incrustaciones de calcio en 3 a 5 segundos por pie lineal. Es más eficaz en tuberías de incrustaciones pesadas donde los métodos mecánicos resultan demasiado lentos. Uno de los riesgos son los daños en los tubos, especialmente en titanio o cobre de paredes delgadas. Formación del operador de acuerdo con Criterios ASME para limpieza mecánica a alta presión es crítico.

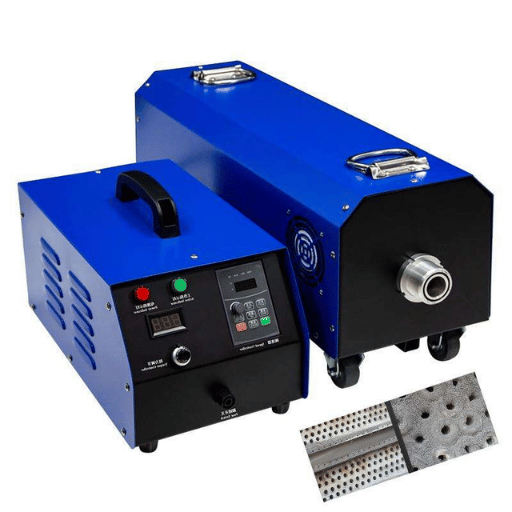

Especificaciones clave al seleccionar equipos de limpieza de tubos

Elegir el equipo de limpieza de tubos sin las primeras especificaciones de doble verificación en comparación con su paquete de tubos real garantiza un fallo de encendido. Hemos probado unidades desde ID de tubo de 15 mm a 50 mm; Por debajo de 19 mm, sólo las configuraciones de eje flexible brindan una presión de control uniforme contra la pared del tubo. Los sistemas de lanza rígida pierden eficacia en tubos de pequeño diámetro porque el cabezal de limpieza no puede mantenerse fiel a la curva del tubo.

Aquí están las siete especificaciones a verificar antes de realizar un pedido de cualquiera limpiador de haces laterales de tubo:

• ✔ Rango de identificación del tubo (mm): Confirme que la máquina cubra el diámetro de tubo más pequeño y más grande, especialmente los tubos de diámetro pequeño por debajo de 19 mm. El rango estándar es de 12 a 50 mm.
• ✔ Capacidad de longitud del tubo: Haga coincidir la longitud del eje con su intercambiador más largo. Opciones comunes: ejes de 3 m, 6 m, 9 m y 12 m.
• ✔ Tip de conducere: Neumático (impulsado por aire, sin chispas para áreas peligrosas), hidráulico (alto torque para incrustaciones de servicio pesado) o eléctrico (portátil, menor mantenimiento).
• ✔ Compatibilidad del cabezal de limpieza: Cepillos, raspadores, pulidores «verifique que los cabezales de limpieza coincidan con la conexión del modelo de eje.
• ✔ Portabilidad y peso: Los sistemas montados en carros se adaptan a los entornos de las tiendas. Las unidades portátiles de menos de 8 kg mejoran la comodidad del operador durante el acceso al campo y a bordo.
• ✔ RPM y par del motor: Rpm más altas (800-1500) para incrustaciones suaves. Mayor torque a menores RPM para escala dura.
• ✔ Caracteristici de siguranță: Apagado automático en atasco de eje, limitador de par para proteger tubos de pared delgada, gatillo de hombre muerto.

Aplicaciones industriales « Refinería, energía, HVAC y marina

la tecnología de limpieza del lado del tubo reduce el tiempo de renovación del intercambiador en 40-60% con respecto a la circulación química total ñan y esa ventaja de velocidad se manifiesta de manera diferente en cada industria. Aquí están los cuatro segmentos que exhiben la mayor demanda de nuestro equipo, cada uno con su combinación única de incrustaciones y requisitos de limpieza.

En cada una de estas aplicaciones, el tema es el acceso. La limpieza mecánica del lado del tubo necesita solo una cara de lámina del tubo expuesta. Eso implica menos reensamblajes, cortes más cortos y menos entrada en espacios confinados que los enfoques del lado del proyectil. Para las instalaciones de petróleo y gas y los sitios de fabricación con demandas de recuperación estrictas, este margen equivale directamente a las ganancias preservadas.

¿cuánto cuesta el equipo de limpieza de tubos?

el precio de los equipos de limpieza de tubos varía significativamente según el tipo de unidad, el stock de accesorios y el ciclo de trabajo objetivo. Las cifras a continuación son representativas de las cotizaciones de los distribuidores para 2025-2026 y de nuestra experiencia de compra individual.

A continuación, presupuesto para consumibles post-compra. Los juegos de cepillos de repuesto son $150 « $400 dependiendo del diámetro y el material del cepillo (nylon, latón, acero inoxidable o con punta de carburo). Los ejes flexibles se desgastarán 'esperarás reemplazar un eje cada 500 '800 horas de vida útil normal. Un eje de repuesto funciona $200 -$600. Agregue elementos filtrantes, tratamiento de agua si su sistema de limpieza es un sistema de recirculación ', estos consumibles son pequeños pero significativos en un plan de mantenimiento anual eficiente.

El cálculo del costo de propiedad es sencillo: si su planta opera tres o más ciclos de limpieza por año, el costo del equipo interno es neutral en el primer año. Para un sistema de limpieza que funciona dos veces al año, la amortización es de 18 «24 meses. No olvide el alto costo de las eficiencias de programación de los contratistas durante las vueltas (cada día de tiempo de inactividad del intercambiador cuesta mucho más que la máquina misma). Ver nuestro serie de equipos de limpieza de tubos para opciones actuales de precios y configuración. El estudio de costos de incrustaciones del DOE proporciona contexto sobre el impacto financiero de la limpieza de tuberías industriales diferida en toda la industria estadounidense.

Consejos de mantenimiento para prolongar la vida útil de la máquina

Una máquina limpiadora de tubos es una herramienta giratoria de precisión que puede manejarlo en consecuencia. Nuestro equipo rastreó fallas de ejes en más de 200 instalaciones durante tres años. Los estudios de casos de estos sitios confirman un patrón claro. Los sitios que realizaron una inspección simple posterior al trabajo no tuvieron fallas en el eje. ¿El resto? El bloqueo por corrosión en seis semanas fue el modo de falla estándar.

Siga estas cinco prácticas para maximizar el rendimiento de su equipo según lo definido por estándares industriales:

• 1. Lave los pozos con agua dulce después de cada trabajo. El fluido residual del proceso, especialmente el agua de mar o el ácido, corroe el núcleo interno del alambre. Un enjuague de 60 segundos lo previene y favorece la pasivación de las superficies metálicas.
• 2. Inspeccionar el desgaste de las cerdas del cepillo « reemplazar con pérdida 30%. Las cerdas desgastadas reducen la presión de contacto. Retire el cabezal de limpieza y compárelo con un accesorio nuevo.
• 3. Lubrique los acoplamientos de eje flexibles según el intervalo del fabricante. Los acoplamientos secos aumentan la fricción, el sobrecalentamiento y, finalmente, se atascan.
• 4. Almacenar en un ambiente seco y con temperatura controlada. La humedad acelera la corrosión en superficies metálicas expuestas. Un gabinete de equipo simple es suficiente.
• 5. Horas de ejecución de troncos por eje. Realice un seguimiento del tiempo de funcionamiento acumulado y reemplace los ejes de forma proactiva antes de las 800 horas. Este único hábito ha mantenido a nuestro equipo de campo industrial en cero fallas no planificadas durante tres años consecutivos.

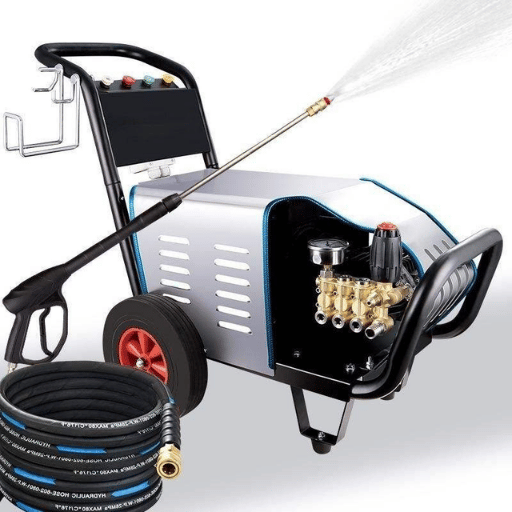

Cómo empezar con las soluciones de limpieza de tubos BOSHIYA

Según los dibujos de su paquete de tubos, seleccionaremos el mejor limpiador de tubos. Envíenos el diseño de la placa del tubo, el OD/ID del tubo, la longitud del tubo y la explicación del patrón de incrustación. Nuestro equipo de ingeniería adaptará la mejor máquina, eje y cabezal de limpieza a su intercambiador específico.

Tres pasos para ponerse en movimiento:

1. Revise la gama completa de productos. Utilice el Página del limpiador de paquetes laterales de tubo BOSHIYA para especificaciones, videos de demostración y opciones de accesorios.

2. Solicite una hoja de especificaciones o un vídeo de demostración. Cada modelo de máquina tiene un archivo de especificaciones dedicado con dibujos técnicos, curvas de torsión y pares de cabezales de limpieza recomendados.

3. Comuníquese con nuestro equipo de ingeniería. Para obtener información específica del sitio, nuestros ingenieros examinarán las especificaciones de su paquete de tubos y su historial de incrustaciones para recomendar la solución correcta, sin conjeturas.
