Cómo extraer paquetes de tubos de forma segura: una guía completa para la extracción de paquetes de tubos

La tarea principal del mantenimiento del intercambiador de calor requiere que los técnicos completen el difícil proceso de extracción del haz de tubos. El procedimiento correcto para la extracción del haz de tubos le ayuda a ahorrar tiempo y recursos y, al mismo tiempo, reduce los riesgos de seguridad para todas sus tareas laborales, desde el mantenimiento de rutina hasta el control de la corrosión y las actualizaciones completas del sistema. Esta guía le proporciona métodos de extracción esenciales y métodos preferidos y las medidas de seguridad necesarias que necesita para la extracción del haz de tubos. El artículo le proporciona métodos para mantener la seguridad durante las operaciones, lo que conducirá a interrupciones laborales más cortas y una mejor productividad empresarial. La guía brindará beneficios tanto a los trabajadores experimentados como a las personas que están comenzando su primera experiencia con el proceso. El proceso de ejecución de este trabajo vital requiere un manejo experto y atención dedicada al detalle.

Comprensión de los paquetes de tubos

Los haces de tubos sirven como piezas esenciales para los intercambiadores de calor de carcasa y tubos que las instalaciones industriales utilizan para transferir calor entre dos fluidos diferentes. El sistema comprende múltiples tubos que existen dentro de una carcasa cilíndrica que permite que un fluido fluya a través de los tubos mientras que el otro fluido se mueve a su alrededor para lograr una transferencia de calor efectiva. Los procedimientos de mantenimiento correctos junto con los métodos de manipulación adecuados de los haces de tubos se vuelven cruciales para mantener su máximo rendimiento y al mismo tiempo detener averías de la maquinaria. Los procesos de extracción y mantenimiento requieren que los operadores comprendan el diseño y las características operativas del sistema.

¿qué es un paquete de tubos?

El haz de tubos funciona como el elemento esencial que permite la transferencia de calor a través del sistema intercambiador de calor de carcasa y tubos utilizado con fines industriales y de ingeniería para transferir energía térmica entre dos fluidos diferentes. El sistema muestra componentes que incluyen múltiples tubos que los operadores colocan en formación paralela dentro de una estructura de carcasa cilíndrica. Los tubos requieren deflectores y placas de soporte que aseguran su posición para permitir el movimiento adecuado del fluido alrededor de estos elementos. El diseño permite que un fluido ingrese a los tubos mientras que el segundo fluido se mueve a través del exterior del tubo que existe en el espacio de la carcasa para crear una ruta de transferencia de calor entre ambos fluidos. Las necesidades operativas junto con los requisitos de mantenimiento determinan las diferentes configuraciones del haz de tubos que incluyen diseños fijos, de tubos en U y de cabezal flotante. El intercambiador de calor necesita un mantenimiento adecuado que incluye limpieza e inspecciones periódicas para evitar incrustaciones, corrosión y obstrucciones que disminuirán su eficiencia operativa.

Importancia del mantenimiento del paquete de tubos

El mantenimiento de los haces de tubos es esencial para mantener los sistemas de intercambiadores de calor que requieren tanto un rendimiento eficiente como una funcionalidad confiable. Los tubos desarrollan restricciones que impiden el movimiento de fluidos y al mismo tiempo disminuyen las capacidades de transferencia de calor porque en su interior se acumulan desechos, incrustaciones y corrosión. El rendimiento óptimo de los sistemas se mantendrá mediante un mantenimiento regular que evita que se produzcan problemas y ahorre energía durante el funcionamiento del sistema. Se producirán ineficiencias operativas y mayores gastos de energía y averías del sistema cuando no se cumplan las responsabilidades de mantenimiento.

El sistema intercambiador de calor se beneficiará de un mantenimiento adecuado que prolongará su duración operativa. Los operadores pueden controlar los costos operativos a través de su proceso porque pueden detectar problemas iniciales de incrustaciones o corrosión que conducirían a costosas necesidades de reparación y reemplazos de los componentes principales del sistema. Este enfoque proactivo conduce a una reducción del tiempo de inactividad y al mismo tiempo aumenta la confiabilidad general del sistema del equipo, lo que tiene especial importancia para las empresas que dependen de operaciones continuas.

El mantenimiento completo de haces de tubos funciona como una medida de seguridad vital que ayuda a las organizaciones a cumplir con los requisitos de cumplimiento. Los intercambiadores de calor funcionan a niveles de presión y temperatura extremadamente altos, lo que hace que cualquier daño o bloqueo del sistema sea una amenaza crítica para la seguridad. Los protocolos de mantenimiento del sistema que requieren procedimientos y cronogramas de mantenimiento específicos respaldan la integridad del sistema al tiempo que establecen vías de cumplimiento normativo que protegen la seguridad de los trabajadores y la comunidad. La organización necesita realizar inspecciones periódicas junto con actividades de limpieza y trabajos de mantenimiento rápidos para lograr sus objetivos.

Aplicaciones comunes de los paquetes de tubos

• Generación de energía
  Las centrales eléctricas utilizan haces de tubos para la generación de vapor y para operaciones de condensadores que mejoran la eficiencia térmica.
• Petroquímica
  El proceso de intercambio de calor en la refinación de petróleo crudo y la producción química depende de su función esencial.
• Sistemas HVAC
  Los componentes de los sistemas de calefacción, ventilación y aire acondicionado incluyen haces de tubos que ayudan a controlar la temperatura interior.
• Alimentos y bebidas
  El equipo opera en ambientes sanitarios para pasteurizar y enfriar y calentar diferentes productos.
• Marina
  Los barcos utilizan haces de tubos para enfriar sus motores y otros sistemas que se encuentran a bordo.

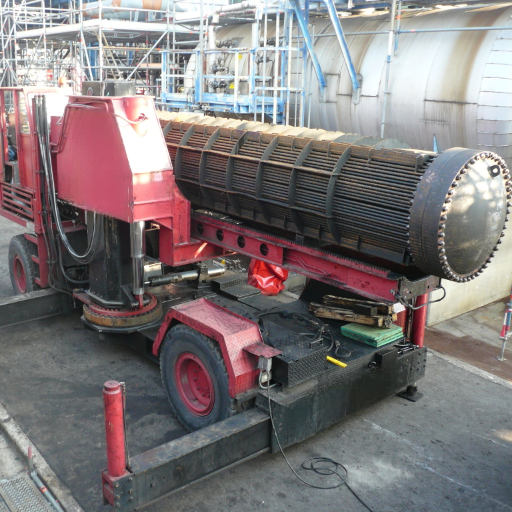

Preparación para la extracción de paquetes de tubos

Comprender el equipo necesario

Los siguientes equipos deben estar presentes para permitir trabajos de extracción de haces de tubos seguros y eficaces.

La configuración completa de las herramientas necesarias junto con los protocolos de seguridad adecuados determina el éxito de la operación de extracción del haz de tubos.

Equipo de seguridad y precauciones

El proceso de extracción de haces de tubos requiere que los trabajadores utilicen equipos específicos y sigan medidas de seguridad para mantener su protección. Los trabajadores deben usar guantes, gafas de seguridad y cascos porque estos artículos los protegen de las lesiones que pueden ocurrir por la caída de escombros y el funcionamiento del equipo. Las botas con punta de acero funcionan como calzado protector que protege a los trabajadores contra el riesgo de que caigan objetos pesados sobre sus pies. Los trabajadores también deben usar ropa de alta visibilidad para mejorar la visibilidad en entornos concurridos o con poca luz.

Inspección del Intercambiador de Calor

El proceso de inspección del intercambiador de calor sirve como un procedimiento esencial que verifica tanto la eficiencia del rendimiento como la seguridad operativa del equipo. El proceso comienza con una inspección visual que identifica todo el desgaste visible de la superficie externa y la corrosión y los daños al equipo. La inspección debe centrarse en descubrir cualquier problema de fuga y comprobar la seguridad de todas las conexiones y sellos. La organización debe verificar que todos los dispositivos de seguridad, incluidas las válvulas de alivio de presión, se hayan instalado correctamente y funcionen correctamente según su propósito previsto.

El siguiente paso implica evaluar todos los componentes internos del sistema intercambiador de calor cuando estén disponibles para su examen. El procedimiento implica evaluar el sistema para su acumulación y escalado e identificar cualquier bloqueo que restrinja su capacidad para transferir calor de manera eficiente. El proceso requiere el uso de métodos de limpieza adecuados que incluyen limpieza química y lavado para eliminar todos los residuos del sistema y recuperar su capacidad operativa original. La organización debe asegurarse de que el intercambiador no contenga defectos físicos que afecten sus componentes de tubos y aletas.

El proceso de prueba del intercambiador de calor demostrará su capacidad para funcionar correctamente durante condiciones de trabajo estándar. El sistema será monitoreado para identificar sonidos inusuales y reducciones de presión y variaciones de temperatura que podrían revelar problemas ocultos. El proceso de mantenimiento, junto con las inspecciones periódicas, proporciona dos beneficios que extienden la vida útil del intercambiador de calor y al mismo tiempo mejoran su eficiencia operativa, lo que conduce a un rendimiento más seguro y confiable del equipo.

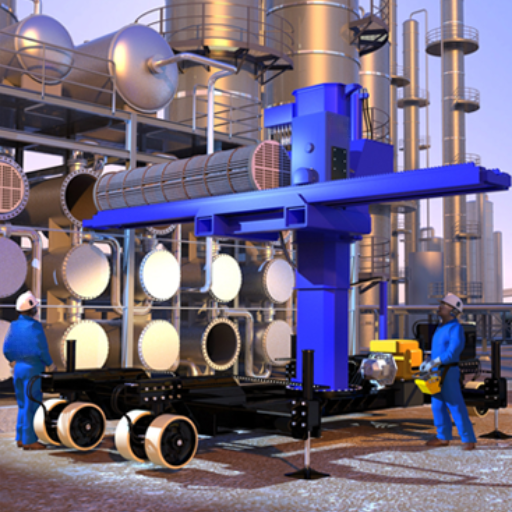

Herramientas y Equipos para una Extracción Eficiente

Descripción general del extractor de paquetes y del extractor de paquetes de tubos

El extractor de paquetes sirve como una herramienta dedicada que permite a los trabajadores extraer paquetes de tubos de intercambiadores de calor que utilizan diseño de carcasa y tubos durante trabajos de mantenimiento y reemplazo. Los dispositivos cumplen funciones esenciales porque su poder para extraer materiales de operaciones manuales resulta difícil en entornos industriales que utilizan intercambiadores grandes. El extractor de paquetes permite la ejecución precisa de tareas que protegen tanto los activos del equipo como la seguridad de los trabajadores.

La selección del extractor de paquetes correcto, que las organizaciones utilizan para mantener sus intercambiadores de calor, conduce a tiempos de mantenimiento reducidos y mejores resultados operativos. La selección de un extractor de paquetes debe considerar tres criterios principales, que incluyen el tamaño del paquete de tubos, el espacio disponible para la operación y todos los aspectos ambientales presentes en el lugar de trabajo. Las herramientas requieren una inspección periódica junto con procedimientos de manipulación adecuados, que sus usuarios deben seguir para lograr la máxima funcionalidad durante toda su vida útil.

Grúas y dispositivos de elevación

Las grúas y los dispositivos de elevación sirven como equipos críticos necesarios para ejecutar operaciones de manipulación segura de equipos y materiales pesados dentro de entornos industriales. Los dispositivos funcionan para mover cargas pesadas con precisión exacta, lo que permite operaciones seguras manteniendo al mismo tiempo la eficiencia operativa. La capacidad de carga y la compatibilidad del entorno de trabajo y las necesidades operativas especiales sirven como factores esenciales para evaluar el proceso de selección de una grúa o dispositivo de elevación. Los dispositivos requieren un mantenimiento regular junto con el cumplimiento de las normas de seguridad para lograr un funcionamiento confiable y la prevención de accidentes en entornos laborales.

Sistemas de extracción: elegir la solución adecuada

La extracción de haces de tubos funciona como un procedimiento esencial en tres sectores industriales principales: petróleo y gas, fabricación de productos químicos y generación de energía. El proceso de selección de sistemas de extracción adecuados debe comenzar con una evaluación detallada de los requisitos operativos y la compatibilidad y eficiencia de los equipos. El proceso de toma de decisiones requiere la evaluación de tres factores principales: dimensiones del paquete y límites operativos del sitio y necesidades de automatización de tareas.

Los sistemas de extracción modernos funcionan con capacidades avanzadas que incluyen sistemas hidráulicos y funcionalidad de control remoto y componentes modulares que permiten una operación simple y un uso versátil. Las empresas ahora se centran en sistemas que disminuyen las tareas manuales al tiempo que mejoran las medidas de seguridad y reducen el tiempo necesario para las actividades de mantenimiento. Las organizaciones que opten por invertir en soluciones de primer nivel y mantener su tecnología actualizada lograrán la máxima eficiencia y ahorros de costos durante el trabajo de extracción de haces de tubos.

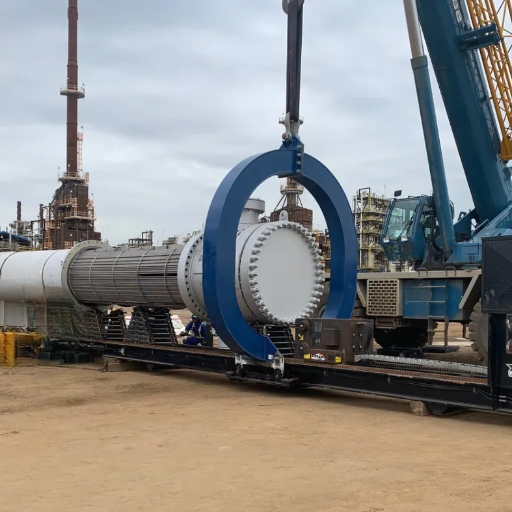

Proceso de extracción de paquetes de tubos paso a paso

Configuración inicial y pruebas

1. 1

   Inspeccionar el equipo

   En primer lugar, la inspección debe evaluar todas las piezas del equipo de extracción para comprobar si funcionan correctamente y no muestran signos de daños.

2. 2

   Verificar la compatibilidad del sistema

   Es necesario probar la capacidad del sistema de extracción para trabajar con las dimensiones y especificaciones requeridas del haz de tubos.

3. 3

   Área de trabajo segura

   El área de trabajo debe prepararse limpiándola y eliminando todos los elementos innecesarios, asegurándose de que cumpla con todos los requisitos de seguridad.

4. 4

   Verifique la potencia y los controles

   El proceso de prueba requiere verificar tanto las fuentes de energía como los sistemas de control remoto para verificar su capacidad operativa y el estado de alerta del sistema.

5. 5

   Realizar un ensayo

   El sistema requiere una prueba sin carga para verificar que sus movimientos funcionen de manera suave y precisa.

Los operadores deben seguir estos pasos para crear un proceso de extracción de haces de tubos seguro y eficiente que comience en el primer paso.

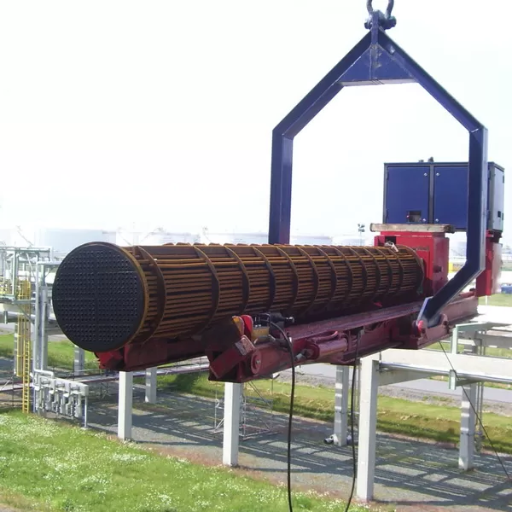

Ejecutando el tirón del paquete

Los operadores necesitan utilizar el equipo de extracción hidráulico o mecánico adecuado para realizar el tirón del haz, lo que les exige seleccionar el equipo que coincida con las dimensiones y el peso del haz. El operador necesita colocar el extractor correctamente mientras usa presión constante para extraer el haz de tubos porque este proceso requiere un control total para evitar dañar tanto la unidad como su entorno. Los operadores deben observar de cerca la operación porque cualquier resistencia o desalineación que ocurra durante el proceso debe solucionarse inmediatamente ya que indica que existen problemas potenciales.

Los operadores lograrán operaciones efectivas de extracción de paquetes gracias a su dedicación a los procedimientos operativos y su trabajo con equipos avanzados, lo que les ayudará a minimizar el tiempo de inactividad del equipo y al mismo tiempo garantizará la seguridad en su área de trabajo.

Procedimientos e Inspecciones Post-Extracción

Los operadores deben ejecutar estos procedimientos para proteger el sistema de haces de tubos contra daños y al mismo tiempo lograr un rendimiento confiable del sistema.

Desafíos comunes en la extracción de paquetes de tubos

Lidiar con los problemas de corrosión

El proceso de extracción de haces de tubos enfrenta el problema común de la corrosión que daña el rendimiento del equipo y reduce su vida útil. El problema requiere inspecciones periódicas que ayuden a descubrir todas las áreas que han sido afectadas por el óxido o la oxidación. El primer método eficaz de mitigación requiere la aplicación de revestimientos protectores o materiales resistentes a la corrosión que deben realizarse durante los procesos de fabricación y mantenimiento. Los operadores pueden detener la degradación del equipo estableciendo condiciones operativas adecuadas que incluyen dos estrategias principales: reducir el contacto con materiales corrosivos y mantener los valores de pH en su rango ideal. Los componentes dañados por corrosión severa requieren trabajos de reparación o reemplazo completo para recuperar la capacidad operativa. El establecimiento de un programa de mantenimiento continuo que incluya tratamientos anticorrosión mejorará tanto la durabilidad de los haces de tubos como la confiabilidad de todo el sistema.

Navegando por espacios reducidos

El proceso de extracción de haces de tubos de espacios estrechos entre dos tubos presenta una dificultad complicada que requiere una ejecución precisa con equipos específicos. El diseño de la mayoría de los sistemas crea espacio insuficiente, lo que facilita a los operadores romper los equipos cercanos. Los equipos avanzados, incluidos los extractores hidráulicos que los ingenieros construyeron para su uso en espacios compactos, mejorarán tanto el rendimiento operativo como la protección del lugar de trabajo. El extractor necesita una alineación adecuada que reduzca la tensión tanto en el paquete como en los elementos estructurales cercanos. La organización necesita contratar operadores que posean experiencia ambiental restringida porque sus conocimientos mantendrán la precisión operativa. Los programas de capacitación deben operar a intervalos regulares para enseñar a los trabajadores sobre nuevos métodos y equipos de extracción mientras desarrollan habilidades completas para manejar su entorno laboral. El proceso de extracción de haces de tubos en espacios reducidos necesita un marco operativo que combine recursos tecnológicos y conocimientos especializados.

Abordar problemas mecánicos inesperados

La tripulación debe identificar y solucionar problemas mecánicos inesperados que ocurren durante las operaciones de extracción de haces de tubos para evitar la interrupción del trabajo y mantener condiciones seguras. El primer paso requiere realizar una inspección del equipo que incluya todos los componentes hasta que los técnicos encuentren la fuente del problema. Los programas de mantenimiento regulares reducen en gran medida la probabilidad de fallas mecánicas y son fundamentales para la preparación. Los equipos también deben tener a mano herramientas de diagnóstico adecuadas para evaluar rápidamente los problemas y evitar tiempos de inactividad prolongados.

El proceso de resolución de fallas mecánicas requiere que los técnicos reemplacen o reparen los componentes rotos. Los operadores deben seguir los procedimientos de seguridad durante esta actividad y al mismo tiempo confirmar que todas las piezas utilizadas para el reemplazo cumplen con los requisitos del equipo. La disponibilidad de repuestos esenciales en el sitio permite a los equipos responder rápidamente mientras mantienen las operaciones de extracción durante retrasos imprevistos.
