Limpiador de paquetes automatizado: cómo los sistemas OBC reducen el tiempo de respuesta

Cómo los limpiadores de paquetes automatizados están cambiando el mantenimiento de los intercambiadores de calor

la contaminación del intercambiador de calor elimina cientos de dólares anualmente del negocio de refinación mundial. Sólo en Estados Unidos, el calor previo al tren genera costos de contaminación 1.400 millones de dólares a 1.200 millones de dólares cada año en producción perdida de refinería; y una planta de tamaño mediano puede perder más de $50.000 cada una por día en costos excesivos de combustible. El llamado tubo manual limpieza de paquetes ha sido la respuesta estándar durante décadas. Pero es lento, peligroso y rápidamente se está volviendo obsoleto en relación con las demandas de los cambios modernos. Los limpiadores de haces automatizados, máquinas que utilizan chorros de agua a alta presión bajo control programado para eliminar la suciedad de los haces de tubos, están reemplazando rápidamente a las tripulaciones manuales. El mercado para sistema automático de limpieza de tubos se estima que será de 145,94 millones de dólares en 2024 y crecerá a 4,6% CAGR hasta alcanzar alrededor de 199,94 dólares en 2031.

En esta guía, analizaremos cómo funcionan los sistemas automatizados de limpieza de paquetes, compararemos los principales tipos de limpieza, detallaremos los procesos de selección para su planta y brindaremos la información de seguridad que introduce esta tecnología. Si utiliza intercambiadores de calor de carcasa y tubos en las industrias de refinación, petroquímica y generación de energía, este artículo informará su proceso de toma de decisiones para cada solución que considere.

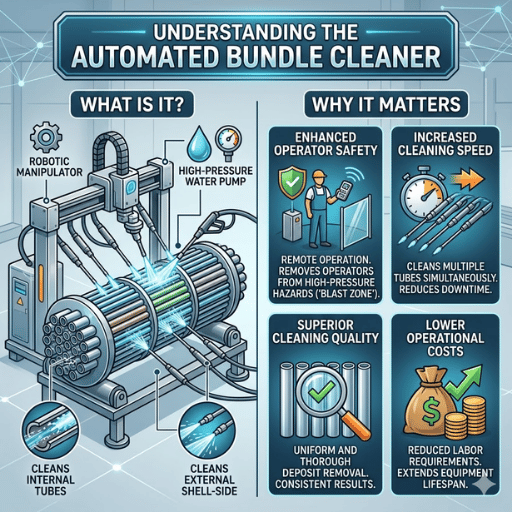

¿qué es un limpiador de paquetes automatizado y por qué es importante?

Un limpiador de haces automatizado (sistema de chorro de agua a alta presión controlado por máquina) es un proceso diseñado para eliminar la suciedad del intercambiador de calor. A diferencia de la limpieza manual de tubos, donde los operadores dirigen manualmente las lanzas de alta presión, este tipo de sistema maniobra y las energiza desde una estación de cabina remota o protegida mediante un control programado. Los operadores especifican los parámetros y la máquina sigue repetidamente el camino de limpieza a través de cada fila de tubos.

Entonces, ¿por qué automatizar? En resumen, tres puntos dominan el caso de negocio: productividad, seguridad y recuperación de costes.

Durante un cambio típico, la limpieza manual de paquetes requiere varios turnos por conjunto de intercambiadores. Los equipos automatizados pueden limpiar hasta cinco tubos por exposición a la vez. Para una planta de energía o refinería que opera docenas de ellos, esto permite una compresión drástica del cronograma.

La economía también trabaja a favor de la automatización. Se estima que la contaminación por cambiadores contribuye 0,25% del PIB en los países desarrollados y alrededor de 15% del presupuesto total de mantenimiento de la planta se destinan a intercambiadores de calor, y la mitad de ellos se debe únicamente a incrustaciones. La incrustación bruta está directamente relacionada con alrededor de 10% de emisiones de CO2 de refinación en todo el mundo, aproximadamente 88 millones de toneladas al año. Cada día, un intercambiador se mantiene por debajo de su eficiencia máxima, los costos de combustible y las emisiones aumentan aún más

En las implementaciones de campo de BOSHIYA en las paradas de refinería, nuestras unidades OBC reducen constantemente los ciclos de limpieza de múltiples turnos a horas. Esa compresión de cronograma es lo que más valoran los gerentes de planta, porque cada hora ahorrada durante una recuperación se traduce directamente en un reinicio más temprano y en ingresos de producción recuperados.

El Grupo BOSHIYA produce equipos de limpieza industrial desde hace más de un siglo. Nuestro limpiador de paquetes externo los productos de la serie OBC se desarrollaron inicialmente para resolver el problema de la contaminación de los intercambiadores de calor petroquímicos y de refinería, donde el nivel de los depósitos consiste en una variedad de inhibidores a base de azufre y calcio.

Cómo funcionan los sistemas de limpieza de paquetes de tubos: métodos de lanza, hidráulicos y robóticos

Los sistemas de limpieza de haces de tubos se clasifican en términos generales según el método utilizado para suministrar agua a alta presión a la superficie contaminada. Son sistemas de limpieza basados en lanzas, hidráulicos o robóticos. Cada sistema de limpieza es adecuado para diferentes niveles de gravedad de incrustaciones, geometrías de haces y niveles de automatización de plantas. Nuestro equipo de ingeniería clasifica estos tres tipos según años de experiencia de campo en plantas de refinación, petroquímicas y de energía.

Sistemas basados en lanza

Los limpiadores a base de lanzas utilizan lanzas de acero rígidas o semirrígidas con boquillas giratorias. Un sistema de alimentación de lanza fuerza a la lanza a través o a lo largo de líneas de tubo para empujar agua a alta presión (entre 10.000 y 40.000 PSI) en caso de contaminación. Las características del BOSHIYA OBC-C incluyen dos lanzas de acero que salen de un sistema transversal programable que funciona en un rango de haz horizontal de 10 metros. La presión del aire en el sistema de alimentación de lanza oscila entre 45 y 95 PSI (3,0 a 6,3 bar). Este rango de presión mantiene el movimiento de la lanza controlable y proporciona una experiencia de lanza suave.

Sistemas Hidráulicos

Los limpiadores de haces hidráulicos utilizan cilindros hidráulicos para colocar el cabezal de limpieza y controlar el movimiento de la lanza. Estos mecanismos brindan una gran fuerza con un control de velocidad preciso, lo que los hace adecuados para aplicaciones de depósitos pesados donde se desea mantener una velocidad de desplazamiento constante de la lanza. Los sistemas accionados hidráulicamente también pueden alimentar rodillos de haz opcionales que hacen girar el haz de tubos 360 grados, lo que permite que el cabezal de limpieza tenga un gran acceso a cada fila de tubos sin tener que reposicionar físicamente toda la máquina.

Sistemas robóticos

los limpiadores robóticos agregaron articulación de ejes multi-Jikaj y retroalimentación del sensor al proceso de limpieza. Un brazo robótico empuja la boquilla con una precisión submilimétrica, y algunos equipos pueden incorporar transmisiones de cámara o sensores de espesor ultrasónicos para confirmar instantáneamente los resultados de limpieza. Estas unidades tienen el mayor costo de Hahayjit pero también los niveles de rendimiento más altos de cualquier tipo de OCB Jiknok con disposiciones de deflectores complejas.

Para una limpieza de superficies relativamente sencilla, normalmente son suficientes unos 20.000 PSI. Las incrustaciones graves, por ejemplo, incrustaciones de carbonato de calcio o depósitos de coque, pueden requerir presiones superiores a 30.000. Otros factores pueden influir en la selección de la presión adecuada: los materiales de tubo más blandos, como el cobre, necesitan presiones más bajas, pero los metales más duros y resistentes, como el acero al carbono y el acero inoxidable, toleran presiones más altas.

Limpieza de paquetes interna versus externa: ¿qué enfoque se adapta a su aplicación?

la limpieza interna de haces se dirige a las áreas de contaminación de los tubos. Los depósitos del lado del tubo provocan menores caudales y áreas de transferencia de calor. La limpieza externa de haces, también llamada comúnmente limpieza del lado de la carcasa, elimina los depósitos en las superficies exteriores de los tubos, los tubos, la bioincrustación en los deflectores y los tirantes. Esa es la principal diferencia a la hora de elegir su equipo. El método de presión de acceso impulsará su opción.

Limpieza Interna (Tubo-Lado)

la limpieza interna permite colocar una lanza o lanza flexible en cada tubo. Una lanza de asiento de tubo en la cara de la lámina del tubo es una opción. Cada lanza recorre toda la longitud del tubo, mientras que las boquillas giratorias expulsan los depósitos de la pared interior. Este método contrarresta la acumulación de partículas, el crecimiento biológico y los depósitos escalados que tienden a acumularse durante el servicio normal. Las lanzas flexibles funcionan entre 10.000 y 40.000 PSI y son ideales para tubos rectos y tubos en U con mucho radio de curvatura.

Limpieza Externa (Lado Concha)

la limpieza externa es menos compleja porque se realiza en el lado de la carcasa de un intercambiador de calor, que emplea deflectores, placas de soporte y espacios de paso de los tubos tan estrechos que el acceso directo es limitado. Aquí es donde está la BOSHIYA Equipo automatizado de limpieza de paquetes OBC-C proporciona el valor real. El OBC-C no solo tiene una presión de trabajo máxima de 1500 bar (21750 PSI) y un rango de trabajo vertical de 2300 mm (91 pulgadas), sino que también tiene un rango de presión horizontal de más de 10 metros de longitud. El OBC-C penetra profundamente en el paquete desde una única posición de la máquina, alcanzando áreas que los equipos manuales necesitarían limpiar individualmente.

Uno de los errores más comunes al planificar el cambio es especificar la limpieza interna mientras la suciedad realmente ocurre en el lado de la carcasa. Si su intercambiador de calor tiene un paso de tubo cuadrado (común en áreas donde se diseñó la limpieza mecánica del lado de la carcasa), entonces se seleccionó ese diseño porque ya esperaba que se ensuciara el lado de la carcasa y dejó los espacios cuadrados entre los tubos abiertos para limpiar.

El OBC-C de BOSHIYA tiene una torre giratoria de 180 grados y rodillos hidráulicos opcionales para permitir un acceso de 360 grados al paquete. Los operadores pueden limpiar entre cualquier fila de tubos sin hacer rodar manualmente el paquete a través de una grúa puente, lo que ahorra mucho tiempo y riesgo.

Ganancias en seguridad y productividad: lo que muestran los datos

El chorro de agua a alta presión se encuentra entre las tareas de mantenimiento más peligrosas en cualquier refinería o planta química. A presiones superiores a 10.000 PSI, un chorro de agua atravesará la piel, los músculos e incluso los huesos. Lesiones documentadas han incluido laceraciones, heridas punzantes, amputaciones traumáticas e incluso lesiones mortales por inyección de líquidos en las que el agua a alta presión entró en el cuerpo, provocando una destrucción masiva del tejido interno.

OSHA exige equipo de protección total (trajes de cuerpo completo, protectores faciales completos, cascos de alto riesgo, botas con punta de acero, guantes impermeables, protectores auditivos) para operadores que operan por encima de 10,000 PSI. Sin embargo, este equipo nunca puede mantener al operador alejado del chorro de agua; la altura y longitud del cambio múltiple pueden provocar fatiga y una mayor posibilidad de caída.

Los limpiadores de paquetes automatizados contrarrestan este peligro en el nivel de control de ingeniería, el nivel más alto en la jerarquía de controles. En lugar de depender de EPP, los operadores se sientan dentro de una cabina protegida o controlan la máquina de forma remota. Los chorros de agua operan en una zona cerrada. No hay exposición humana directa a la corriente de alta presión durante la limpieza.

Las plantas que ejecutan unidades OBC de BOSHIYA no informan incidentes de contacto por chorro de agua desde su instalación, en comparación con un promedio de 2 a 3 casi accidentes por respuesta con equipos manuales. Ese historial de seguridad por sí solo justifica la inversión de capital para muchos de nuestros clientes.

Más allá de la seguridad, las matemáticas de la productividad favorecen la automatización. Los sistemas automatizados limpian de tres a cinco veces más rápido que los métodos manuales. Las configuraciones de lanza múltiple pueden limpiar hasta cinco tubos simultáneamente, convirtiendo un trabajo de 16 horas en una tarea de 3 a 4 horas. El cuarenta y cinco por ciento de las centrales eléctricas ya han integrado sistemas de limpieza automatizados y las aplicaciones de sistemas de refrigeración muestran tasas de adopción de más de 40%.

Los estándares industriales relevantes que rigen los equipos de presión de intercambiadores de calor incluyen ASME BPVC Sección VIII pentru design de recipi de presiune, API 660 para especificaciones de intercambiadores de carcasa y tubos, API STD 510 para inspección en servicio y ASME PCC-2 para reparación de equipos a presión. Cualquier sistema de limpieza automatizado debe evaluarse según estos estándares para verificar que las presiones operativas y las cargas mecánicas permanezcan dentro del marco de diseño del intercambiador. La serie OBC de BOSHIYA cuenta con las certificaciones CE e ISO 9001.

Cómo elegir la máquina limpiadora de paquetes adecuada para su planta

Cualquiera de los cinco factores específicos de la planta puede influir en la elección del limpiador de paquetes automatizado. Si sobredimensiona... el presupuesto de capital y el espacio se desperdician. Si tiene un tamaño insuficiente, dejará depósitos y repetirá los pases de limpieza, destruyendo así la ventaja de velocidad para la que compró la máquina.

Marco de selección de cinco puntos

• ✔Rango de diámetro del paquete: Mida los paquetes más grandes y más pequeños de su flota de intercambiadores. Verifique que los rangos de trabajo vertical y horizontal de la máquina cubran todo su inventario. El rango vertical de 2300 mm y horizontal de 10 000 mm del OBC-C cubre la mayoría de los intercambiadores a escala de refinería.
• ✔Tip de supărare: Identifique si los depósitos son particulados, biológicos, químicos, de cristalización o compuestos. Cada categoría de incrustaciones responde de manera diferente a la presión del agua y a la geometría de la boquilla. Los depósitos de coque pesado necesitan presiones más altas y velocidades de recorrido de lanza más lentas.
• ✔Requisito de presión de trabajo: Haga coincidir la presión máxima de la bomba con la gravedad de la contaminación. La contaminación biológica simple puede necesitar sólo 20.000 PSI. La escala química dura puede requerir 35.000 PSI o más. El OBC-C entrega hasta 1500 bar (21 750 PSI) a un caudal de 100-150 L/min.
• ✔Necesidades de portabilidad: Las instalaciones fijas se adaptan a refinerías con grandes poblaciones de intercambiadores y bahías de limpieza permanentes. Los sistemas móviles o montados en remolques funcionan mejor para empresas de limpieza por contrato o plantas que limpian paquetes en lugares dispersos en un sitio grande.
• ✔Nivel de habilidad del operador: Los sistemas totalmente automatizados con recetas de limpieza preprogramadas requieren menos capacitación del operador que las máquinas semiautomáticas que necesitan posicionamiento manual de lanzas. Si su equipo de mantenimiento gira con frecuencia, priorice los sistemas con controles remotos intuitivos y programas de limpieza almacenados.

Guía de tallas por escala de planta

Sugerimos comenzar la elección realizando una auditoría del paquete: identifique todos sus intercambiadores por recuento de tubos, diámetro exterior del tubo, patrón de paso del tubo, diámetro de la carcasa y resultados del análisis de incrustaciones previo. Este conjunto define la envolvente operativa mínima y las especificaciones de presión para su limpiador automatizado. Nuestro grupo de ingeniería de aplicaciones en BOSHIYA aplica esta metodología de auditoría con cada nuevo cliente para 1) relacionar Los sistemas de limpieza de paquetes externos de BOSHIYA a las condiciones reales de funcionamiento, no a un supuesto de catálogo 2), ajuste el tamaño correcto del sistema de limpieza a las condiciones reales de su planta.

Mejores prácticas de mantenimiento para una larga vida útil del equipo

Un limpiador de paquetes automatizado es un activo de capital que se supone que proporciona muchos años de funcionamiento sin problemas, pero sólo con cuidados preventivos regulares: la falta de atención a la máquina puede causar erosión de la boquilla, fugas hidráulicas y tiempos de inactividad costosos en los momentos más inapropiados del cambio. el reloj corre.

Lista de verificación de mantenimiento de seis pasos

• ✔Prueba de bomba previa a la vuelta: Haga funcionar la bomba de alta presión a presión nominal máxima durante 15 minutos y verifique lecturas de presión estables. Las fluctuaciones indican sellos desgastados o válvulas de retención.
• ✔Inspecție cu zăpadă: Mida el diámetro del orificio de la boquilla con un calibre de pasador. Reemplace cualquier boquilla desgastada más allá de 10% de su tamaño de orificio original. Las boquillas desgastadas reducen la eficacia de la limpieza y desperdician energía de la bomba.
• ✔Verificarea rectitudului lancei: Enrolle cada lanza de acero sobre una superficie plana. Se debe reemplazar una lanza con una deflexión de más de 1 mm por metro para evitar patrones de limpieza desiguales.
• ✔Serviciu sistemul hidraulic: Cambie el fluido hidráulico y los filtros en los intervalos especificados en el manual OEM. Inspeccione todas las conexiones de las mangueras en busca de daños por llanto o abrasión.
• ✔Verificare sistemului de control: Pruebe todas las funciones del control remoto, paradas de emergencia e interruptores de límite. Confirme que los programas de limpieza almacenados se ejecuten correctamente en un proceso en seco sin presión de agua.
• ✔Descarga y almacenamiento posterior a la vuelta de la esquina: Lave todo el circuito de agua con agua limpia para eliminar los residuos. Drene todas las líneas y guarde la máquina en un área seca y cubierta para evitar la corrosión.

Con más de 100 años de experiencia en equipos industriales, BOSHIYA aboga por mantener un kit de piezas en el sitio con boquillas de repuesto, puntas de lanza, sellos hidráulicos y accesorios de alta presión. Los plazos de entrega de las vueltas suelen ser demasiado largos para obtener piezas el día necesario, por lo que un kit en el sitio mantiene la máquina funcionando cuando es necesario..
